Устройство ввода-вывода программ в оборудование с ЧПУ

      Предназначен для ввода-вывода программ в оборудование ЧПУ с использованием современных носителей информации вместо традиционной перфоленты, замены фотосчитывающих устройств ( ФСУ ) и перфораторов.

Увеличить картинку

Увеличить картинку

      В минимальной конфигурации устройство представляет собой конструктивно законченный БЛОК ФС/ПЛ, подключаемый к оборудованию ЧПУ вместо ФСУ и перфоратора и осуществляющего ввод-вывод программ с обычного гибкого магнитного диска ( ГМД ) формата MS-DOS ёмкостью 1.44 Мбайт . Оборудование с ЧПУ НЕ ТРЕБУЕТ ДОРАБОТКИ программной или аппаратной части, так как интерфейс БЛОКА ФС/ПЛ полностью соответствует заменяемому ФСУ и перфоратору.

Увеличить картинку

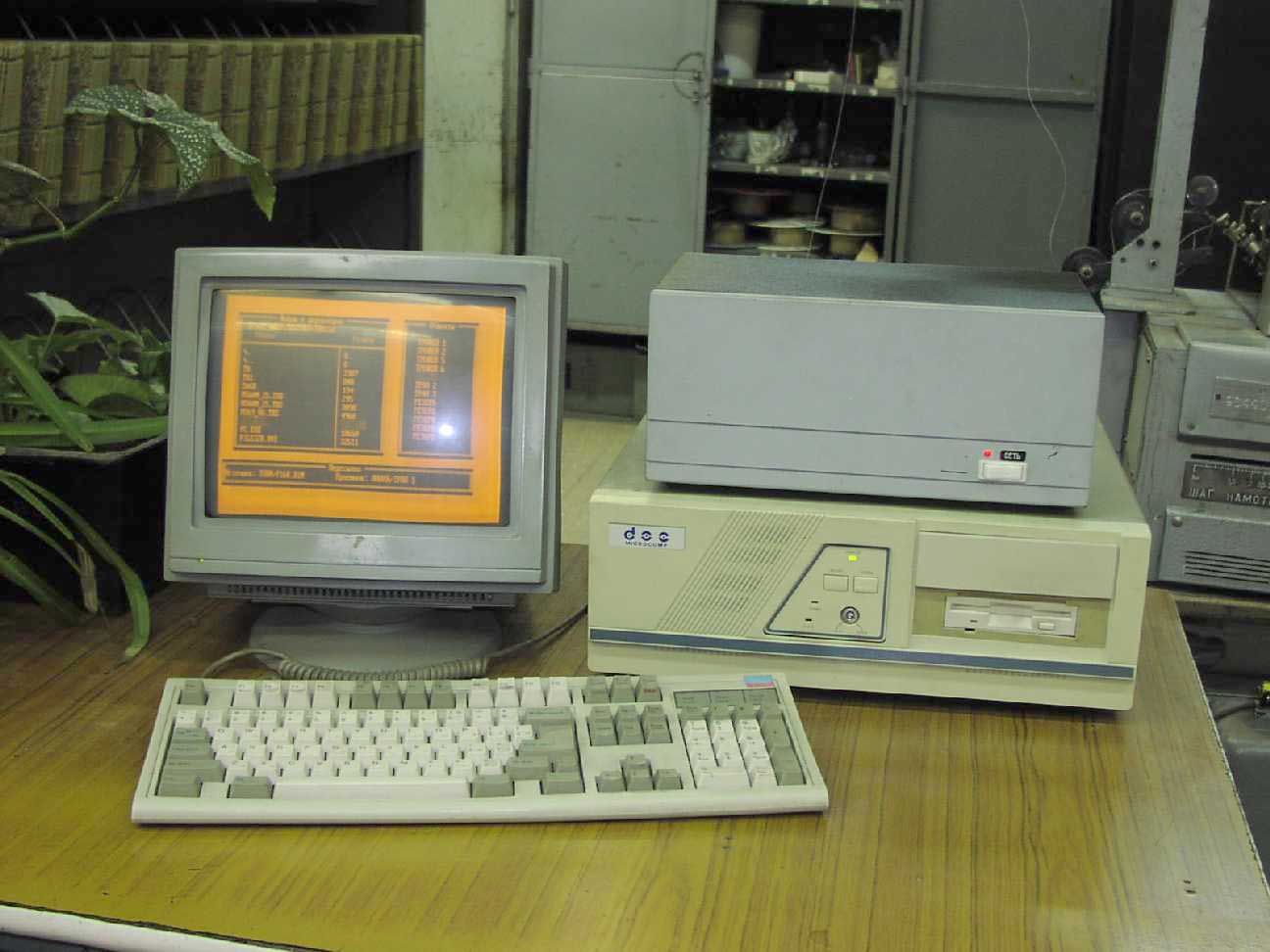

      В расширенном варианте несколько ( до 12 включительно ) БЛОКОВ ФС/ПЛ могут подключаться через БЛОК МУЛЬТИПЛЕКСОРА к одному порту RS-232 ПЭВМ. И ввод-вывод программ может осуществляться не только с ГМД , но и непосредственно с ПЭВМ. Это целесообразно для производственных участков, на которых используется значительное количество единиц оборудования с ЧПУ. Используемый интерфейс обеспечивает гальваническую развязку оборудования с ЧПУ друг от друга и от ПЭВМ.

     Основные технические характеристики:

1. Максимальный объём программ не более 32 кбайт;
2. Тип заменяемого перфоратора - ПЛ 150М ;
3. Тип заменяемого ФСУ зависит от исполнения БЛОКА ФС/ПЛ. В настоящее время изготавливаются исполнения, заменяющие следующие типы ФСУ:

• FS 1501 ( вариант A/P ) ;
• FS 1501 ( вариант B/P ) ;
• CONSUL 337.601 AM .

4. При работе с ГМД осуществляется просмотр содержимого корневого каталога ГМД и выбор необходимой программы.
5. Конструкция БЛОКА ФС/ПЛ позволяет устанавливать его как вертикально, так и горизонтально, что облегчает его размещение на оборудовании с ЧПУ .
6. Напряжение питания – 220 В , 50 Гц .
